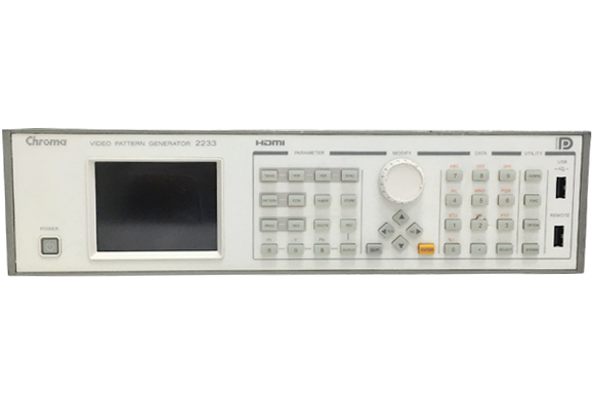

名稱：致茂chroma2233 視頻信號發生器

      Chroma 2233可編程視頻信號圖形產生器為一款多功能的量測設備，它結合Analog / DVI / HDMI / DisplayPort / SDTV / HDTV的信號，具高解析度的測試品質及多重輸出類型支援，提供完整測試解決方案。

      在數位信號的部分: TMDS輸出，點頻率為25~330MHz，測試畫面的解析度可支援超過UXGA，另外因應更高頻訊號測試，本機支援DVI Dual HDCP測試，可支援至雙通道DVI測試應用。

      應視訊產業大型化、高清化趨勢，Chroma 2233支援高解析多媒體數位影音傳輸介面HDMI V1.3規范，提供更高速的頻寬及色深，支援24,30,36位元(RGB或 YCbCr) 與新一代色彩標準 xvYCC及SYCC、Adobe RGB、 Adobe YCC(CEA-861E)，實現真正自然色且高解析度的影像畫面。

      DisplayPort是由視訊電子標準協會(Video Electronics Stand ards Association; VESA)所核定的新一代視頻輸出介面，供業界可采用的一種開放性并具延伸性的介面標準。其發展的目的是為了降低平臺設計成本，并為個人電腦平臺和零組件間提供一種互通性的數位連接介面。它和HDMI一樣也是經由一條數位視訊傳輸線便可接收到高清晰的數位音頻及視頻，大傳輸總頻寬可達 10.8Gb/s，充足的帶寬可滿足今后及未來大尺寸顯示設備對更高解析度的需求。

      提供DisplayPort標準format，其主要特點有:

      DisplyPort的連結有主通道、AUX CH與熱插拔(HPD)三種信號所組成，主通道由4條線路所組成(1、2、4Lane)，每一條可支援2.7Gbps或1.62Gbps傳輸速率，4條線路多可以實現10.8Gbps。

      DPCD (DisplayPort Configuration Data) 為DisplayPort通訊上主要功能，提供source與sink連結溝通橋梁。Chroma 2233-B可提供連結后以手、自動方式進行參數調整(如 Lane，Main link rate等)。應DisplayPort于長距離傳輸中可能產生之訊號衰減，亦可在此調整Pre-emphasis與Swing 的電壓。

      另外也提供SSC (Spread Spectrum Clock，一種展頻技術用來(EMI) 測試支援，可大幅降低顯示器和元件介面間電磁干擾的問題，簡化工程師在產品設計上復雜度。　

      同時為滿足使用者一次多端口輸出測試應用，本機內建3個HDMI、2個DisplayPort及2個SCART端口，可大幅縮短測試時間，快速的方式完成測試程序。

      在操作方面，彩式圖形化界面及內建超大容量的儲存記憶體，使用者可直接單機編輯，或選購遠端遙控盒，取代直接面板編輯，以增加測試空間的靈活運用。亦可于PC端應用軟體VPG Master自行編輯各種不同的時序參數及測試圖像，其簡易之操作介面及完整之測試功能將可適于所有視訊及相關產業之研究開發、生產測試、品質驗證應用，符合現今及未來多媒體顯示器之測試需要。
