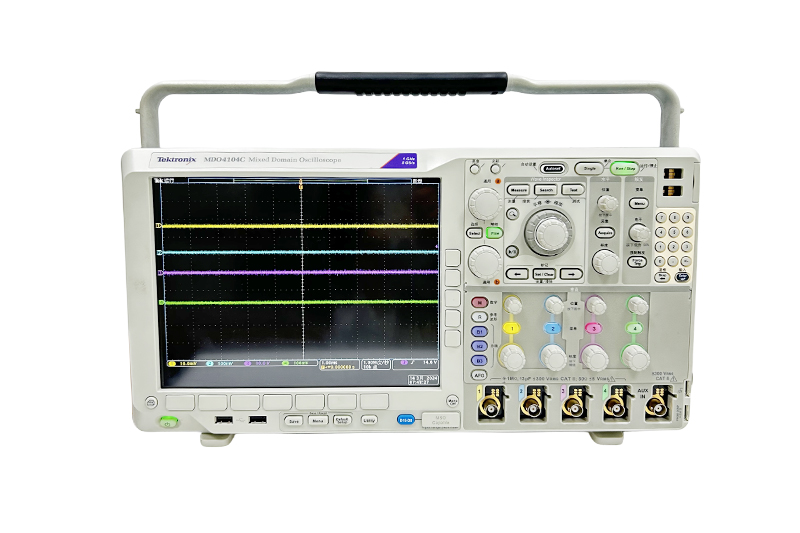

當今的工程設計是處理器、串行總線和無線接口的復雜組合。產品的核心就是與可擴展平臺配套的值得信賴的泰克示波器。按照測試需求自定義。添加 16 個邏輯通道、一個 50 MHz 任意波形/函數發生器、協議分析和集成真 硬件 3 或 6 GHz 頻譜分析儀可幫助解決復雜設計的挑戰。

4個模擬通道；16 個可選附加數字通道

1GHz 帶寬

高達 5 GS/s 的采樣率

所有通道 20 M 記錄長度

> 340,000 wfm/s 大波形捕獲率

標準無源電壓探頭，具有 3.9 pF 電容負載和 1 GHz 模擬帶寬

獨特的可選內置 3 GHz 或 6 GHz 頻譜分析儀

可選任意波形/函數發生器

可選 16 通道邏輯分析儀，所有通道具有 20 M 記錄長度

• 集成觸發采集系統，超過 125 種時域與頻域觸發組合

• 通過 Wave Inspector? 控件達到 20 M 點記錄長度

• 頻譜分析硬件實現真正頻譜分析

• 可擴展功能確保完全滿足未來的需求
